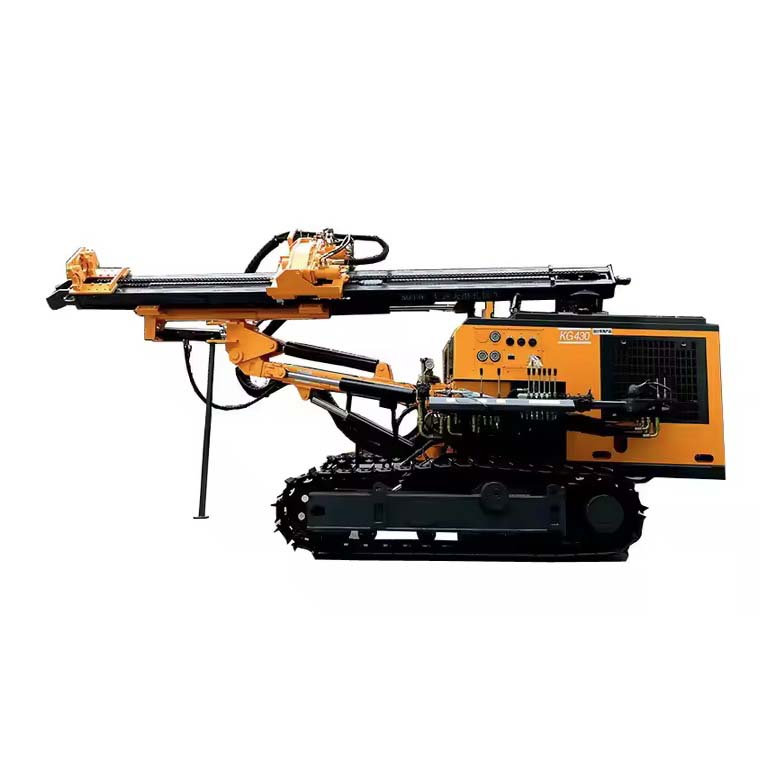

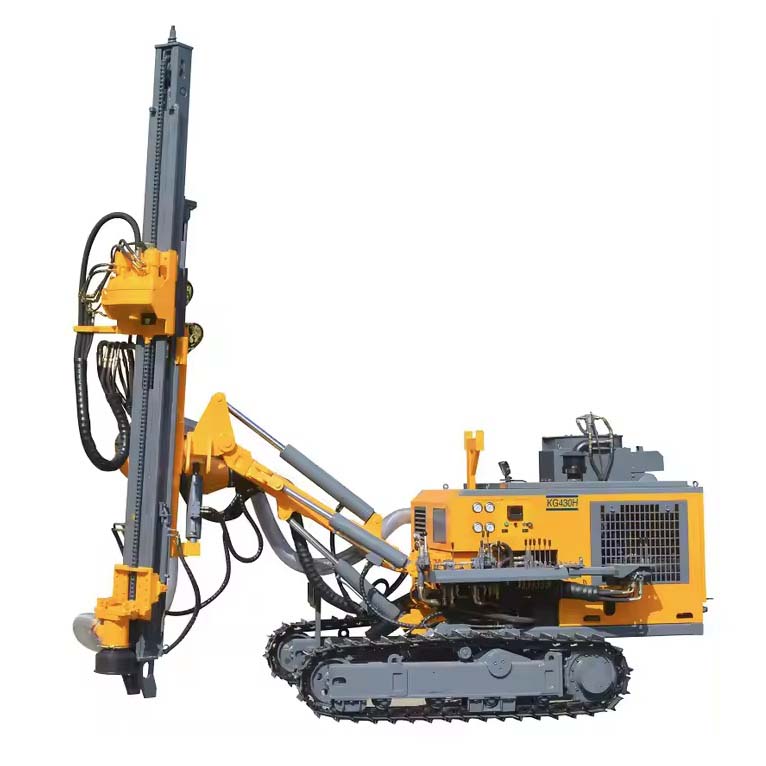

La foreuse de fond de trou KG430, KG430H pour une utilisation ouverte est un appareil amélioré conforme aux
réglementations nationales sur la protection de l'environnement. Équipée d'un moteur Yuchai (China III), la foreuse est
conforme aux normes nationales en matière d'émissions et d'environnement.
Le moteur de traînage du piston plongeur et les quatre roues motrices améliorent la pression de travail et la capacité
de montée. Le pas élargi et le vérin hydraulique du bras de levage lui permettent de répondre aux exigences de
l'utilisation en position limitée. Par ailleurs, le système hydraulique a été amélioré, ce qui a permis d'augmenter le
débit du système et la vitesse de rotation.
Le cylindre hydraulique a été optimisé, ce qui le rend plus fiable. Le rail de guidage est installé de manière inclinée,
ce qui facilite les opérations et les observations.
Le profil épais est utilisé pour le boîtier, et l'anneau supplémentaire facilite la manipulation et le levage.
Paramètres techniques
| Modèle |
KG430 |
KG430H |
| Dimensions du transportn (mm) |
6300x2250x2700 |
6300x2400x2700 |
| Poids (kg) |
5250 |
5700 |
| Dureté de la roche |
f=6-20 |
| Diamètre de perçage (mm) |
90 to 152 |
| Profondeur du forage économique (m) |
25 |
| Vitesse de rotation (rpm) |
0 to 90 |
| Couple rotatif (Max) N.m |
5000 |
| Lifting force (KN) |
40 |
| Mode de propulsion |
Oil cylinder + roller chain |
| Feed stroke |
3175 mm |
| Vitesse de déplacement (km/h) |
0 to 2.5 |
| Capacité d'escalade |
≤30 degré |
| Garde au sol (mm) |
500 |
| Angle d'inclinaison de la poutre |
Descente de 110 degrés, montée de 35 degrés, total de 145 degrés |
| Angle de pivotement de la flèche |
gauche 91 degrés, droite 5 degrés, total 96 degrés |
| Angle d'inclinaison de la flèche de forage |
baisse 55 degrés, hausse 15 degrés, total 70 degrés |
| Angle de pivotement de la flèche de forage |
32 degrés à gauche, 32 degrés à droite, 64 degrés au total |
| Angle de nivellement de la voie |
±10 degré |
| Longueur de la compensation of beam |
900 mm |
| Pouvoir de soutien |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| Puissance nominale |
58KW |
73KW |
| Vitesse de rotation nominale |
2200 rpm |
2200 rpm |
| Marteau DTH |
4 inch |
| Tige de forage |
ф76*2 m, ф76*3 m |
| Consommation d'air |
13 to 20 cubic meter/min |
| Hauteur maximale du trou horizontal |
2850 mm |
| Hauteur minimale du trou horizontal |
350 mm |
